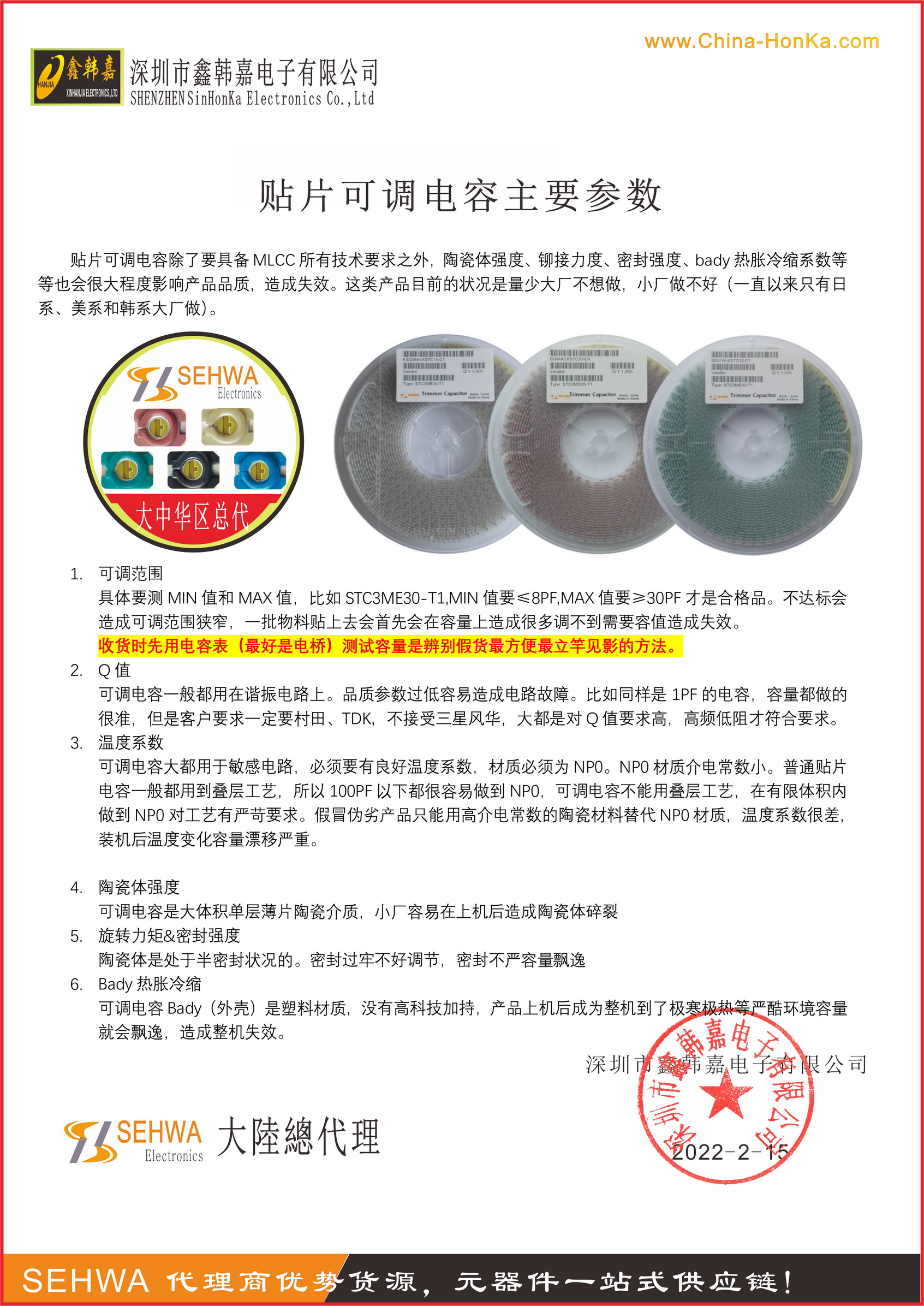

 贴片可调电容主要参数

贴片可调电容除了要具备MLCC所有技术要求之外，陶瓷体强度、铆接力度、密封强度、bady热胀冷缩系数等等也会很大程度影响产品品质，造成失效。这类产品目前的状况是量少大厂不想做，小厂做不好（一直以来只有日系、美系和韩系大厂做）。

1.     可调范围

具体要测MIN值和MAX值，比如STC3ME30-T1,MIN值要≤8PF,MAX值要≥30PF才是合格品。不达标会造成可调范围狭窄，一批物料贴上去会首先会在容量上造成很多调不到需要容值造成失效。

收货时先用电容表（最好是电桥）测试容量是辨别假货最方便最立竿见影的方法。

2.     Q值

可调电容一般都用在谐振电路上。品质参数过低容易造成电路故障。比如同样是1PF的电容，容量都做的很准，但是客户要求一定要村田、TDK，不接受三星风华，大都是对Q值要求高，高频低阻才符合要求。

3.     温度系数

可调电容大都用于敏感电路，必须要有良好温度系数，材质必须为NP0。NP0材质介电常数小。普通贴片电容一般都用到叠层工艺，所以100PF以下都很容易做到NP0，可调电容不能用叠层工艺，在有限体积内做到NP0对工艺有严苛要求。假冒伪劣产品只能用高介电常数的陶瓷材料替代NP0材质，温度系数很差，装机后温度变化容量漂移严重。

4.     陶瓷体强度

可调电容是大体积单层薄片陶瓷介质，小厂容易在上机后造成陶瓷体碎裂

5.     旋转力矩&密封强度

陶瓷体是处于半密封状况的。密封过牢不好调节，密封不严容量飘逸

6.     Bady热胀冷缩

可调电容Bady（外壳）是塑料材质，没有高科技加持，产品上机后成为整机到了极寒极热等严酷环境容量就会飘逸，造成整机失效。
